Автоматика AIR AUTO+ для управления вентилятором и насосом твердотопливного котла

  • Не копировать!!! ©
  • Микропроцессорный регулятор температуры (МРТ) AIR AUTO - полностью украинское производство. Намного превосходит польские аналоги
  • Работает полностью автоматически. Пользователю необходимо только задать температуру подачи и вид топлива (дрова, уголь и др)
  • Мощность нагрузки - до 800Вт (вентилятор до 450Вт + насос до 350Вт)
  • Позволяет тонко настроить работу вентилятора наддува котла и насоса центрального отопления
  • Экономит до 30% топлива (или на 30% дольше время горения) и защищает котел от перегрева
  • Пользоваться очень просто. Любой житель города/ПГТ/села разберется как управлять
  • В комплекте идет инструкция на украинском и русском языках
  • Есть официальный сервис. Ремонтопригоден на 100%
  • Гарантия 24 месяца. Срок службы более 10 лет.
  • Отправим по Украине!
  • Тел: 095-544-30-12, 097-177-02-68

Сейчас (23.11.2023, но и раньше уже было) - провода, которые установлены производителем, не очень длинные. Мы много раз говорили об этом производителю, но они решили экономить. Поэтому есть вероятность, что провода надо будет удлинять. Кабель к насосу, к вентилятору, сетевой кабель, датчик температуры. Пока что так.



Комплектность регулятора (автоматики) МРТ AIR AUTO:

  • Сетевой кабель с наконечником вилки                    - 1 шт
  • Провод подключения вентилятора с разъемом, длиной 0,7 м   - 1 шт
  • Провод подключения насоса                                     - 1 шт
  • Датчик температуры с проводом подключения                     - 1 шт
  • Предохранитель                                                                             - 1 шт
  • Инструкция по эксплуатации                                                         - 1 шт

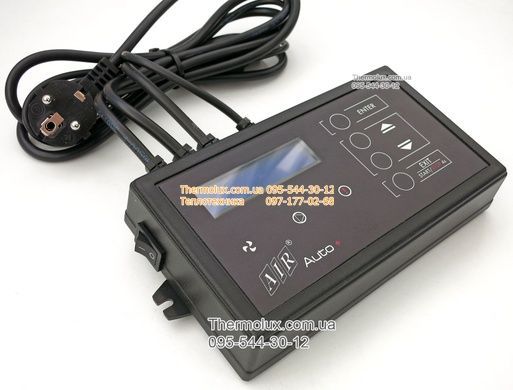

Контроллер температуры MPT AIR AUTO плюс с сетевым кабелем:

Автоматика для твердотопливного котла AIR AUTO плюс



Дополнительные характеристики автоматики управления MPT AIR AUTO для котлов ручной загрузки:

  • Максимальная нагрузка вентилятора и насоса - 450 Вт
  • Возможность подключения к любому твердотопливному котлу с ручной загрузкой
  • Удобное меню пользователя и ЖК-экран помогут в настройке устройства
  • Наличие 8 режимов установок для оптимальной работы
  • Автоматический режим управления вентилятором поддерживает заданную температуру
  • В меню настроек присутствует фунция "Розжиг", "Поддержка", "Выбор топлива" и "Автоматическое управление     вентилятором"
  • Предотвращение замерзания теплоносителя в случае затухания котла
  • Обеспечивает безопасную работу котла и защищает от перегрев
  • Цифровой датчик обеспечивает точные показатели температуры
  • Заявленный ресурс изделия MPT-AIR AUTO - не менее 10 лет





Комплект поставки автоматики управления для твердотопливного котла AIR AUTO плюс:

Контроллер температуры MPT-AIR AUTO плюс сетевой кабель

Регулятор температуры МРТ AIR AUTO предназначен для управления работой вентилятора надува (или вытяжного вентилятора) и насоса центрального отопления в твердотопливных котлах всех типов.

В момент розжига, а так же в случаях, когда температура котла ниже установленной, регулятор температуры осуществляет управление работой вентилятора до момента достижения установленной температуры котла.

Управление работой вентилятора может осуществляться в автоматическом и ручном режиме. При управлении работой вентилятора в автоматическом режиме регулятор температуры осуществляет автоматический подбор мощности вращения вентилятора исходя из выбранного вида топлива и информации от датчика температуры.
Изменение мощности вращения вентилятора происходит с дискретностью 10% в диапазоне от 0% до 100%.
При достижении установленной температуры котла, регулятор температуры осуществляет ее поддержание путем плавной регулировки мощности работы вентилятора.
В этом случае полное отключение вентилятора происходит при достижении температуры котла, превышающей установленную температуру котла на 5ºC.
При понижении температуры котла ниже этого значения, регулятор температуры осуществляет включение и плавную регулировку мощности вентилятора, не давая температуре котла опуститься ниже установленной.
При этом достигается стабильность установленной температуры котла в диапазоне 5ºC.

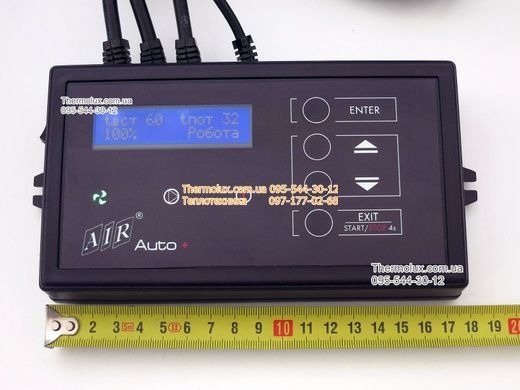

Внешний вид автоматики управления твердотопливными котлами ручной загрузки MPT AIR AUTO:

Регулятор температуры для твердотопливного котла MPT-AIR AUTO плюс

Меры предосторожности использования автоматики управления MPT AIR AUTO:
- Не использовать регулятор температуры MPT AIR AUTO вне диапазона рабочих температур
- При установке и эксплуатации устройства соблюдать правила электробезопасности
- Установку MPT AIR AUTO производить таким образом, чтобы не повредить его в ходе эксплуатации
- При установке панели управления, не допускать контакт проводов с нагревающимися частями котла
- Монтаж и настройку регулятора температуры производить только квалифицированным специалистом
- Запрещено изменять конструкцию регулятора и вмешиваться в его работу
- Не допускается установка предохранителей отличительной мощностью от указанных в характеристиках
- Замена предохранителя осуществляется исключительно в выключенном устройстве





Индикаторы и кнопки управления настройками для твердотопливных котлов MPT AIR AUTO:

Регулятор температуры для твердотопливного котла MPT-AIR AUTO плюс индикаторы и кнопки управления


Функция "Розжиг" принудительно запускает вентилятор наддува для розжига котла в начале отопительного сезона, либо когда температура котла достигла минимального предела.

При достижении температуры отключения вентилятора, регулятор автоматически переходит в нормальный режим работы.

Функция "Температура отключения вентилятора" позволяет установить значение температуры котла, при которой работа вентилятора не является эффективной. Возможный диапазон значений от 20°С до 35°С.

Функция "Температура включения насоса центрального отопления" устанавливает значение тепературы котла, при которой будет включаться насос ЦО. Диапазон температуры включения насоса ЦО от 40°С до 85°С.



Автоматика для твердотопливного котла AIR AUTO - комплект поставки:

Регулятор температуры для твердотопливного котла MPT-AIR AUTO плюс комплект поставки


При управлении работой вентилятора в ручном режиме регулятор температуры осуществляет управление работой вентилятора с постоянной мощностью вращения, которая устанавливается в меню пользователя с дискретностью 10% в диапазоне от 0% до 100%. При достижении установленной температуры котла, регулятор температуры выключает вентилятор.

При понижении температуры котла ниже установленной на значение гистерезиса котла, регулятор температуры осуществляет включение вентилятора.
При управлении работой вентилятора в ручном режиме, регулятор температуры осуществляет периодический «Продув» котла. Длительность работы и периодичность включения «Продува» котла устанавливается в меню пользователя.
При достижении температуры котла равной установленной температуре включения насоса, регулятор температуры включает насос центрального отопления.
При понижении температуры котла до температуры, ниже установленной температуры включения насоса на значение гистерезиса температуры включения насоса, регулятор температуры осуществляет выключение насоса центрального отопления.

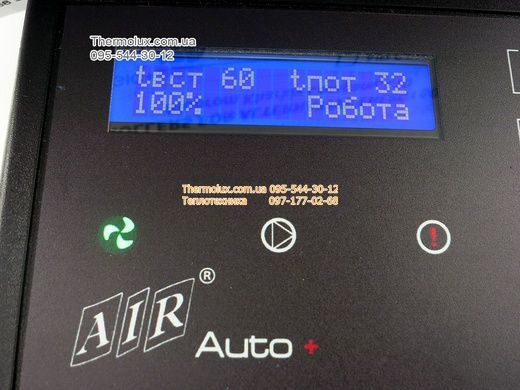

Дисплей микропроцессорного регулятора температуры котлов MPT AIR AUTO:

Регулятор температуры для твердотопливного котла MPT-AIR AUTO плюс


Функция "Заводские настройки" устанавливает значение температуры до состояния установленного на предприятии.

При выборе "Заводских настроек", в регуляторе температуры устанавливаются следующие значения:

  • Температура котла - 60°С
  • Гистезис котла - 10°С
  • Обороты вентилятора в ручном режиме - 30%
  • Температура включения насоса центрального отопления - 60°С
  • Гистезис температуры включения насоса центрального отопления - 10°С
  • Температура отключения вентилятора - 25°С
  • Продув: Пауза - 5 мин; Работа - 7 сек
  • Выбор топлива - дрова



Схема подключения насоса центрального отопления и вентилятора к регулятору температуры AIR AUTO:

Контроллер температуры MPT AIR AUTO плюс


ВНИМАНИЕ: При монтаже следует обратить особое внимание на правильность подключение кабельных сетей регулятора температуры и проводов заземления вентилятора и насоса центрального отопления.


Температура отключения вентилятора: эта функция позволяет устанавливать значение температуры котла, при которой считается что произошло «затухание» котла и работа вентилятора нецелесообразна.
Для установки значения Температуры отключения вентилятора необходимо зайти в Меню пользователя. Выбрать пункт подменю «Температура отключения вентилятора» затем при помощи клавиш ? и ? выбрать функцию:
- зайти в подменю и установить значение температуры котла, при остывании до которой, регулятор температуры отключит вентилятор (возможный диапазон значений от 20ºС до 35ºС).







Дисплей регулятора автоматики для твердотопливного котла AIR AUTO:

(предыдущий вариант дизайна корпуса)

Контроллер температуры MPT-AIR AUTO плюс дисплей


При достижении температуры котла ниже значения температуры отключения вентилятора, регулятор температуры отключит вентилятор. В этом случае считается, что произошло затухание котла, и дальнейшая работа вентилятора нецелесообразна.
При достижении температуры котла ниже значения +5ºС, регулятор температуры автоматически включит насос центрального отопления. Эта функция регулятора температуры предназначена для предотвращения от замерзания теплоносителя в системе отопления.



При возникновении аварийных ситуаций, а именно:

  • при «перегреве котла», когда температура котла превышает +90ºС
  • при выходе из строя датчика температуры;

На лицевой панели регулятора температуры включается индикатор аварии, регулятор температуры выключает вентилятор, при этом насос центрального отопления продолжает работать непрерывно, охлаждая котел путем прогона теплоносителя через систему центрального отопления.
После устранения причины аварийной ситуации, для перевода регулятора температуры в нормальный режим работы необходимо нажать кнопку «ВЫХОД».



Дисплей регулятора температуры MPT-AIR AUTO:

(предыдущий вариант дизайна корпуса)

Дисплей автоматики управления MPT-AIR AUTO


Функция «Розжиг» необходима для принудительного включения вентилятора с целью осуществления розжига котла в начале отопительного сезона либо в случае его затухания, т.е. достижения температуры котла равной температуре отключения вентилятора.
Включение функции «Розжиг» осуществляется нажатием кнопки «МЕНЮ», с помощью клавиш ? и ? выбор функции «Розжиг», повторное нажатие кнопки «МЕНЮ», выбор «Включено». Нажатием кнопки «ВЫХОД/СТОП», регулятор температуры выйдет на главную страницу Меню пользователя.

После включения функции «Розжиг» и выхода на главную страницу Меню пользователя, оно будет выглядеть следующим образом:
                                                            Темп Котл        XX YY
                                                            Турбина           ZZ% РОЗ
При этом на лицевой панели регулятора температуры будет включен индикатор работы вентилятора.
При достижении температуры котла выше установленной температуры отключения вентилятора, регулятор температуры отключает функцию «Розжиг» и переходит в нормальный режим работы.





Инструкция по эксплуатации автоматики управления твердотопливных котлов MPT AIR AUTO:

Инструкция по эксплуатации автоматики управления MPT-AIR AUTO


Продув: это функция, при которой регулятор температуры осуществляет кратковременное включение вентилятора в то время, когда температура котла соответствует или более установленного значения.
Функция «Продув» включает в себя два значения: Пауза – периодичность времени включения вентилятора и Работа – продолжительность работы вентилятора.
Для включения функции Продув необходимо зайти в Меню пользователя при помощи клавиш ? и ? выбрать функцию:


                                                        Продув
Затем зайти в подменю:
                                                            Пауза       1 — 15 мин
                                                            Работа     5 — 60 сек
при помощи клавиш ? и ? выбрать время периодичности включения вентилятора, которое устанавливается в диапазоне от 1 до 15 мин., и время продолжительности работы вентилятора – в диапазоне от 5 до 60 сек.
Функция «Продув» работает только в ручном режиме работы вентилятора.
Внимание! Слишком длительная работа вентилятора может привести к существенному превышению установленной температуры котла и его «вскипанию».





Паспорт дисплея регулятора автоматики для твердотопливного котла AIR AUTO - технические характеристики:

Инструкция пользователя автоматики MPT-AIR AUTO







Автоматика управления температуры для твердотопливных котлов MPT AIR AUTO в картонной упаковке:

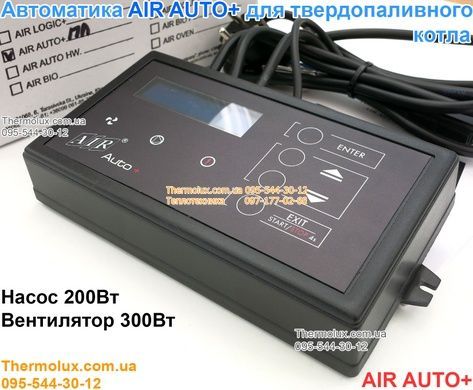

Автоматика для твердотопливного котла AIR AUTO плюс в упаковке


При "Автоматической работе вентилятора" задействована интелектуальная система контроля температуры, ориентированная на указанную температуру котла. Согласно выбранному режиму топлива и информации о температуре от датчика, автоматически выбирается необходимая мощность наддува воздуха в котел. При таком управлении эффективно обеспечивается поддержание заданной температуры и полного сгорания топлива.




Отправим микропроцессорный регулятор температуры (МРТ) AIR AUTO+ по Украине Новой Почтой!

Чтобы купить автоматику AUR AUTO - добавьте, пожалуйста, в корзину (мы потом перезвоним). Или позвоните по тел. 095-544-30-12, 097-177-2-68


(Чернігів, Харків, Київ, Суми, Запоріжжя, Херсон, Львів, Павлоград, Ізюм, Ілічевського, Первомайськ, Мукачево, Умань, Ніжин, Шпола, Тальне, Гайсин, Сквира, Богуслав, Немирів, Летичів, Широке, Знам'янка, Ватутіне и другие).

Паспорт утерян!?
Ответить
+380982325215, Сервисный отдел контроллеров.
Ответить
Перестал работать дисплей, что делать?
Ответить
Евгению: выслать в сервисный центр по этим автоматикам. Телефон указан в паспорте автоматики.
Ответить
Скажите, какие преимущества перед поляками?
Ответить
Александру: Преимущества такие.
1. Алгоритмы процессора (это конечно не видно снаружи), но это ключевой момент. Важно то как, что и после чего автоматика делает. Когда увеличивает обороты, когда уменьшает. Другими словами "как процессор" думает что именно надо делать. И вот в AIR AUTO эти действия запрограммированы очень правильно.
2. Не менее важный момент. Ремонтопригодоность автоматики в любое время после изготовления и продажи. Потому что в Украине в Харькове есть весь штат инженеров-разработчиков и сервисный центр. Можно всегда отремонтировать и спросить если что-то работает не так как надо. Причем спросить у самого предприятия изготовителя-разработчика.
3. Постоянное совершенствование автоматики. Предприятие-изготовитель не стоит на месте на одном выпущенном варианте, а продолжает улучшать. Датчики, алгоритмы, используемые процессоры, индикацию и так далее.
Ответить
Автоматика МРТ AIR АВТО просто супер. Современный дизайн, безупречная работа в двух режимах (авто,ручной). Особенно в режиме авто. Регулятор очень хороший - будете довольны его работой.
Ответить
Спасибо за отзыв! Автоматика действительно очень хорошая.
Ответить
Новый отзыв или комментарий
Оцените товар
Отправить

Автоматика для твердотопливного котла AIR AUTO+ (управление вентилятором и насосом)

В наличии
Артикул: 10227
2 950 грн
3 175 грн
К сравнению
Войдите на сайт чтобы
добавить товар в список желаний
Быстрый заказ
Характеристики
Название Автоматика для твердотопливного котла AIR AUTO+ (управление вентилятором и насосом)
Производитель AIR AUTO (Украина)
Корпус Или пластик или металл (поставляется без возможности выбора, в зависимости от наличия на складе)
Максимальная потребляемая мощность 1.5 Вт
Рабочий диапазон температуры окружающей среды 10 - 50 °С
Нагрузка выхода циркуляционного насоса 2 А
Нагрузка выхода вентилятора 1 А
Диапазон измерения температуры 0 - 99 °С
Диапазон настройки температур от +40 до +90 °С
Стойкость датчика температуры от -55°С до +125°С
Напряжение питания 230 В, 50 Hz
Точность измерения температуры 2 °С
Максимальная мощность подключаемого вентилятора 450 Вт (при этом общая мощность нагрузки с насосом до 800Вт)
Максимальная мощность подключаемого циркуляционного насоса 350 Вт (при этом общая мощность нагрузки с вентилятором до 800Вт)
Размеры упаковки (Д * Ш * В) 21.5 * 17 * 9.5 см
Масса 735 г (брутто, в пласт.корпусе)
Срок службы 10 - 15 лет
Гарантия 24 месяца (есть официальный сервис в Украине)
